Automatický stroj na řezání, navíjení a oplétání plastových vláken ACE0001

Name: Automatický stroj na řezání, navíjení a oplétání plastový...
Brand: JINGWEI
SKU: ACE0001
Availability: InStock
Rating: 5 (1 reviews)

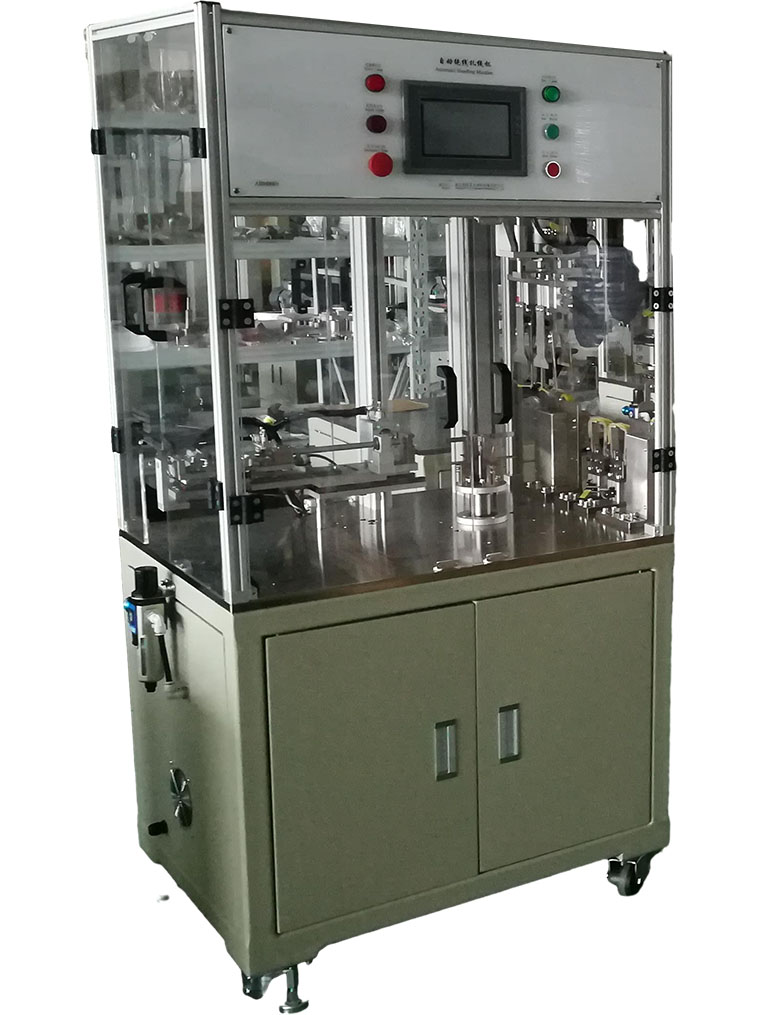

Automatický řezací navíjecí a šněrovací stroj ACE0001
CHARAKTERISTIKA STROJE
ACE0001-Automatický navíjecí a napěšovací stroj se používá hlavně k řezání pevné délky, větru a propletení plastového vlákna, jako je struna trávy a nylonový monofil. Stroj může automaticky řezat, navíjet, proplétat plastová vlákna a vypouštět produkty prostřednictvím nastavení parametrů a systému PLC, což je nízké manuální náklady a vysoká výrobní kapacita. K obsluze stroje je zapotřebí jedna osoba a výroba může být realizována dodávkou elektřiny a stlačeného vzduchu.
1. Rozhraní dotykové obrazovky člověk-stroj; centrální ovládání; pohodlné ovládání; nastavení parametrů; vizuálního zobrazení.
2. Podle parametru nastavení může stroj automaticky přizpůsobit operaci a spočítat výstup v systému PLC.
3. Fotoelektrický detekční systém může automaticky detekovat chybějící, rozlévající se a žádné drátové podmínky a alarm a zastavit výrobu.
4. Kompletní funkce alarmu a bezpečnostní ochrany; dvojitá ochrana elektřiny a strojů, která je bezpečná a spolehlivá.
KONFIGURACE STROJE
1. Napájecí modul.
2. Řezací modul.
3. Navíjecí modul.
4. Rozšiřovací modul.
5. Transponační modul.
6. Rámový modul.
7. Programový a elektrický řídicí systém.
PRINCIP CHODU
STROJE 1. Podávací modul přivádí drát přes přesná kola, která jsou poháněna krokovým motorem.
2. Řezací modul řeže drát přes řezačku slitiny, která je vedena lineárním vedením a poháněna válcem.
3. Navíjecí modul poháněný krokovým motorem a pohybem podávání, navíjení a pojezdu.
4. Ovíjecí modul poháněný krokovým motorem a zaplétá výrobek do dvojité stanice.
Poskytnutý technický výkres
1. Návod k obsluze.
2. Výkres sestavy stroje.
3. Pneumatické a ovládací tažení.
4. Elektrotechnický a ovládací výkres.
5. Seznam náhradních dílů a opotřebitelných dílů.

Základní parametr stroje Průměr
vlákna: 1,0 ~ 5,0 mm
Rychlost podávání: ≤2,0 m / s
Radiální navíjení: 70 ~ 100 mm
Délka navíjení: 5 ~ 30 m
Rychlost výroby: 2 ~ 5 ks / min (na základě 15 m délky)
Vyžaduje operátor: 1 osoba (může obsluhovat 2 ~ 4 jednotky)
Délka stroje: 1350 mm
Šířka stroje: 650 mm
Výška stroje: 1700 mm
Hmotnost stroje: Přibližně 300 kg
Napájení: 1 fáze AC 220V 50Hz 2Kw
Stlačený vzduch: 0,4 ~ 0,6 MPa1 m3 / hod

Jaká je hlavní funkce automatického stroje na řezání, navíjení a svazování plastového vlákna ACE0001?

ACE0001 je automatizovaný průmyslový stroj navržený pro integrované zpracování plastového monofilamentu. Jeho hlavní funkcí je automaticky řezat plastové vlákno na nastavenou délku, navinout ho do kompaktního cívky nebo svazku a poté svázat (uvázat nebo zajistit) cívku, aby se nerozmotala. Tato automatizace na konci výrobní linky je zásadní pro výrobu hotových, pro maloobchod připravených cívek produktů, jako je strunová sekačka a nylonový monofilament.

Jaký rozsah průměru vlákna a rychlost výroby zvládne stroj ACE0001?

ACE0001 je konstruován pro zpracování plastových vláken s rozsahem průměru 1,0 mm až 5,0 mm, což ho činí univerzálním pro různé monofilamentní výrobky. Pracuje s výrobní rychlostí 2 až 5 kusů za minutu. Přesná rychlost v tomto rozsahu závisí na faktorech, jako je průměr vlákna, velikost cívky a konkrétní program řezání a svazování vybraný prostřednictvím řídicího systému PLC.

Jak se stroj obsluhuje a řídí?

Provoz je zjednodušen pomocí uživatelsky přívětivého systému řízeného PLC s dotykovým rozhraním. PLC (programovatelný logický řadič) zajišťuje přesnou, opakovatelnou a spolehlivou automatizaci celého cyklu řezání, navíjení a svazování. Operátoři používají dotykovou obrazovku k zadávání parametrů (jako délka a počet cívek), výběru programů, sledování stavu výroby a provádění diagnostiky, přičemž k efektivnímu provozu stroje stačí pouze jeden operátor.

Jaké jsou klíčové výhody používání tohoto automatizovaného stroje oproti ručním metodám?

Stroj ACE0001 nabízí významné výhody: 1) **Zvýšená produktivita:** Automatizuje pracně náročný proces, dosahuje 2-5 konzistentních cívek za minutu. 2) **Jednotná kvalita:** Řízení PLC zajišťuje, že každá cívka je shodná v délce, napětí vinutí a bezpečném svázání. 3) **Efektivita práce:** Vyžaduje pouze jednoho operátora, snižuje náklady na práci a fyzickou zátěž. 4) **Snížený odpad:** Přesné řezání a řízené navíjení minimalizují odpad vlákna. 5) **Zlepšená bezpečnost:** Automatizuje manipulaci s ostrými řezači a navíjecími mechanismy, čímž vytváří bezpečnější pracovní prostředí.

Je ACE0001 vhodný pro výrobu produktů jiných než strunová sekačka?

Ano, rozhodně. Zatímco strunová sekačka (nylonový monofilament) je hlavní aplikací, ACE0001 je univerzální stroj na zpracování plastového vlákna. Je ideální pro jakýkoli průmysl vyžadující hotové cívky ohebného plastového monofilamentu, jako je rybářský vlasec, nylonová vlákna pro štětiny kartáčů, svazky kabelů nebo jiné průmyslové a spotřebitelské nylonové filamenty v rozsahu průměru 1,0-5,0 mm. Jeho programovatelnost umožňuje přizpůsobení různým specifikacím navíjení a balení.
