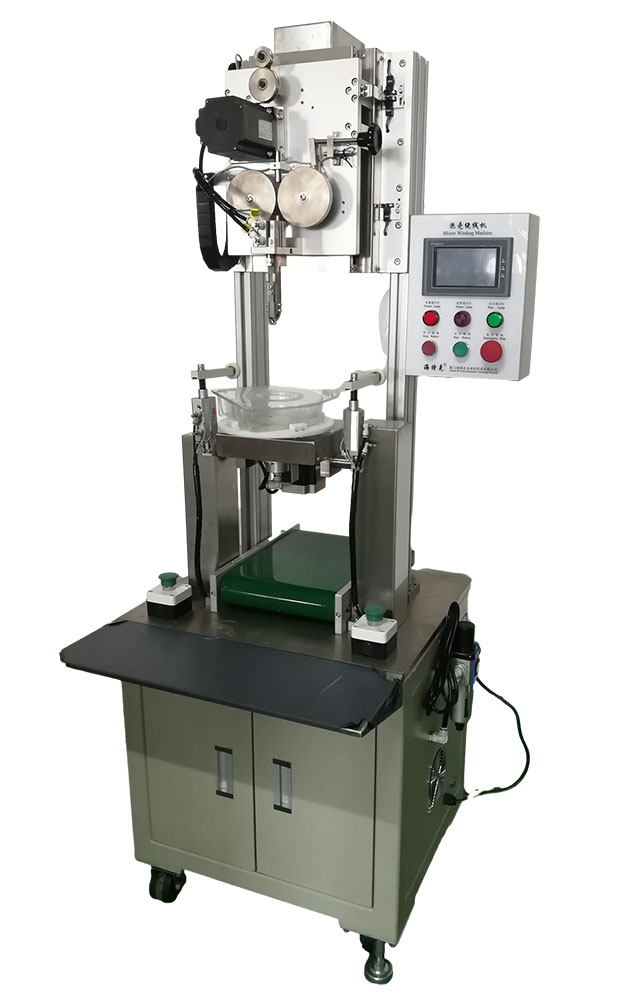

Jednotka pro řezání a navíjení strun do sekaček z blistru BWM0001

Name: Jednotka pro řezání a navíjení strun do sekaček z blistru BWM0001
Brand: Navíjecí vázací stroje a stroje na ovíjení páskou | Jingwei
SKU: BWM0001
Price: 1000.00 USD
Availability: InStock
Rating: 4.8 (89 reviews)

Model No: BWM0001
BWM0001-blistrový navíjecí stroj se používá hlavně k řezání blistrů s pevnou délkou a obalem plastového vlákna, jako je struna na ořezávání trávy a nylonový monofil. Stroj může automaticky řezat, navíjet a podávat drát prostřednictvím nastavení parametrů a průměru
vlákna systému PLC: 1,0 ~ 5,0 mm Rychlost
podávání: ≤ 2 m / s
Průměr puchýře: 80 ~ 200 mm
Průměr otvoru: ≥ 45 mm
Výška blistru: 20 ~ 100 mm Rychlost
výroby: 6 ~ 10 ks / min (na základě 15 m)
Požadovaný operátor: 1 osoba (může obsluhovat 2 ~ 4 jednotky) Délka stroje: 650 mm
Šířka stroje: 550 mm
Výška stroje: 1800 mm
Hmotnost stroje: Přibližně 200 kg
Napájení: 1 fáze AC 220V 50Hz 2Kw
Stlačený vzduch: 0,4 ~ 0,6 MPa1 m3 / hod
Inquiry now

Detailed description

Stroj
na navíjení blistrů CHARAKTERISTIKA STROJE
BWM0001-blistrový navíjecí stroj se používá hlavně k řezání blistrů s pevnou délkou a obalem z plastového vlákna, jako je struna na ořezávání trávy a nylonový monofil. Stroj může automaticky řezat, navíjet a podávat drát prostřednictvím nastavení parametrů a systému PLC, což je nízké manuální náklady a vysoká výrobní kapacita. K obsluze stroje je zapotřebí jedna osoba a výroba může být realizována dodávkou elektřiny a stlačeného vzduchu.
1 . Rozhraní dotykové obrazovky člověk-stroj; centrální ovládání; pohodlné ovládání; nastavení parametrů; vizuálního zobrazení.
2 . Podle parametru nastavení může stroj automaticky přizpůsobit operaci a spočítat výstup pod systémem PLC.
3 . Fotoelektrický detekční systém dokáže automaticky detekovat chybějící, rozlévající se a žádné dráty a alarmovat a zastavit výrobu.
4 . Kompletní funkce alarmu a bezpečnostní ochrany; dvojitá ochrana elektřiny a strojů, která je bezpečná a spolehlivá.
KONFIGURACE STROJE
1 . Napájecí modul.
2 . Řezací modul.
3 . Navíjecí modul.
4 . Pojezdový modul.
5 . Dopravníkový modul.
6 . Modul rámu.
7 . Programový a elektrický řídicí systém.
PRINCIP CHODU
STROJE 1 . Podávací modul přivádí drát přes přesná kola, která jsou poháněna krokovým motorem.
2 . Řezací modul řeže drát přes řezačku slitiny, která je vedena lineárním vedením a poháněna válcem.
3 . Navíjecí modul poháněný krokovým motorem a pohybem podávání, navíjení a pojezdu.
4 . Dopravníkový modul vypouští puchýře přes dopravní pás, který je poháněn elektrickým válečkem.
POSKYTNUTÝ TECHNICKÝ VÝKRES
1 . Návod k obsluze.
2 . Výkres sestavy stroje.
3 . Pneumatické a ovládací tažení.
4 . Výkres elektro a ovládání.
5 . Seznam náhradních dílů a opotřebitelných dílů.

ZÁKLADNÍ PARAMETR
STROJE průměr vlákna: 1,0 ~ 5,0 mm
Rychlost podávání: ≤ 2 m / s
Průměr puchýře: 80 ~ 200 mm
Průměr otvoru: ≥ 45 mm
Výška puchýře: 20 ~ 100 mm
Rychlost výroby: 6 ~ 10 ks / min (na základě 15 m)
Požadovaný operátor: 1 osoba (může obsluhovat 2 ~ 4 jednotky) Délka stroje: 650 mm
Šířka stroje: 550 mm
Výška stroje: 1800 mm
Hmotnost stroje: Přibližně 200 kg
Napájení: 1 fáze AC 220V 50Hz 2Kw
Stlačený vzduch: 0,4 ~ 0,6 MPa1 m3 / hod
