Automatická pájecí stroj USB a Type-C JW-USB501V11

Name: Automatická pájecí stroj USB a Type-C JW-USB501V11
Brand: JINGWEI
SKU: JW-USB501V11
Availability: InStock
Rating: 5 (1 reviews)

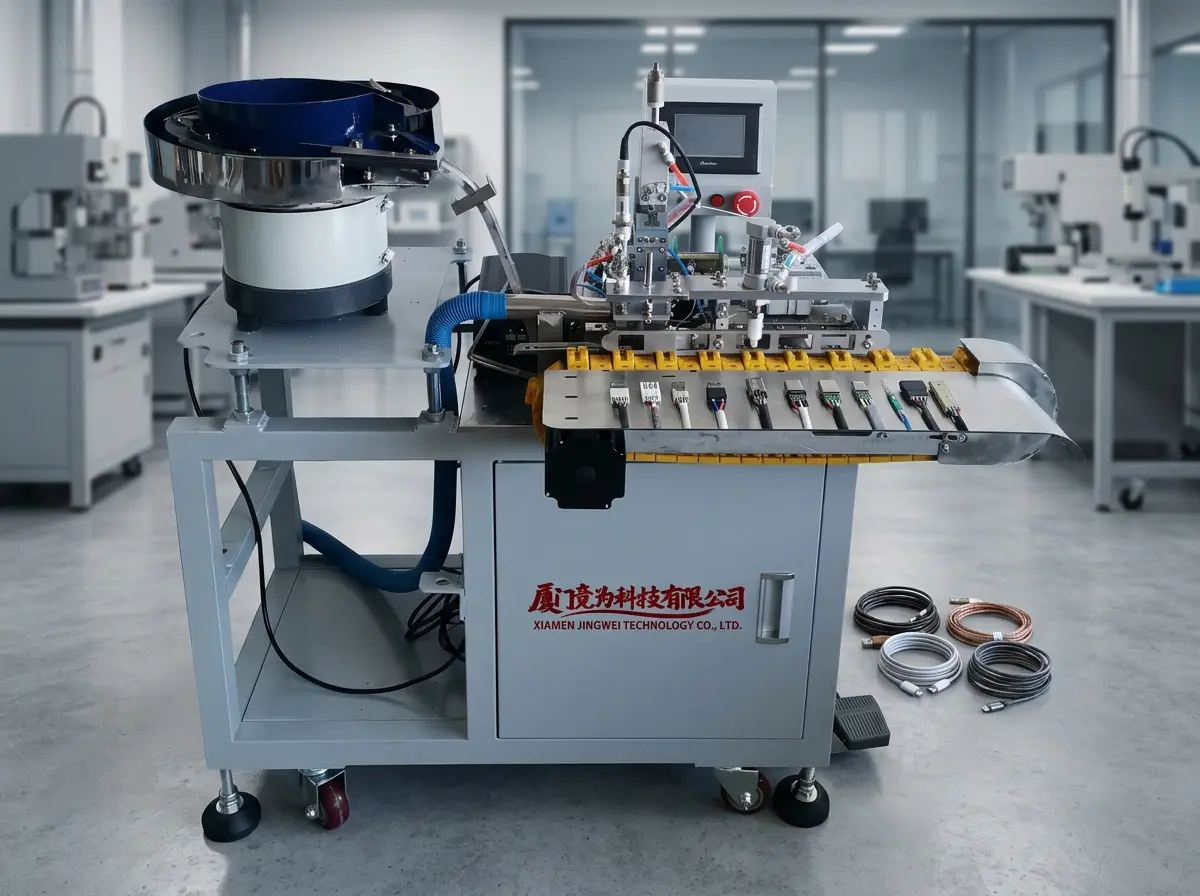

USB & Type-C Automatický pájecí stroj JW-USB501V11
1. Přehled produktu
Série automatických pájecích strojů USB & Type-C představuje vrchol precizní automatizace ve výrobě konektorů. Tato produktová řada, vyvinutá díky více než 16 letům nepřetržitého výzkumu a vývoje od roku 2010, poskytuje bezkonkurenční spolehlivost a výkon pro výrobu konektorů USB, Type-C, HDMI, DC a 3,5mm jack pro sluchátka. Tyto stroje jsou navrženy speciálně pro prostředí výroby kabelových svazků a konektorů a kombinují špičkovou technologii s intuitivním ovládáním, aby poskytovaly konzistentně vysoce kvalitní pájené spoje při produkčním výkonu. Ať už vyrábíte standardní konektory USB-A nebo nejnovější konfigurace Type-C, tato řada nabízí flexibilitu, přesnost a odolnost, kterou vyžaduje moderní výroba elektroniky.

2. Vlastnosti produktu
• Poloautomatický procesní tok: Ruční nakládání je následováno plně automatickou sekvencí odizolování vodičů, řezání, loupání, odizolování jader, vibračního podávání a automatického vykládání, což dramaticky snižuje mzdové náklady a zároveň zajišťuje konzistenci procesu.
• Inteligentní vizuální navigační systém: Integrované vizuální navigační rozhraní poskytuje operátorům intuitivní diagnostiku, což usnadňuje údržbu a odstraňování problémů i pro méně zkušený personál.
• Modulární CNC obráběný design: Přesné CNC obráběné modulární komponenty umožňují rychlou demontáž, snadnou údržbu a rychlou výměnu dílů pro minimalizaci prostojů ve výrobě.
• Ekologický provoz: Stroje jsou navrženy s ohledem na ekologické inženýrství, minimalizují tvorbu odpadu a pracují v přísných normách environmentální shody.
• Konstrukčně optimalizované: Těžká litá a obráběná konstrukce poskytuje výjimečnou tuhost a odolnost proti vibracím, což zajišťuje stabilní a opakovatelný výkon při dlouhých výrobních sériích.

3. Modely produktu
Model 1: JW-USB501V11+
JW-USB501V11+ je pokročilý vlajkový model řady, vybavený sofistikovaným duálním monitorovacím systémem, který poskytuje monitorování výroby a diagnostickou vizualizaci v reálném čase. Tento model nabízí nejvyšší kapacitu propustnosti v řadě a je účelově navržen pro vysoce objemné výrobní linky, kde je kritická maximální výstup a doba provozuschopnosti. Jeho pokročilé servopohony a inteligentní řízení procesů poskytují bezkonkurenční přesnost pájení u všech podporovaných typů konektorů.
• Duální monitor pro výrobu a diagnostiku v reálném čase
• Nejvyšší kapacita propustnosti v řadě
• Pokročilé řízení pohybu servopohonem
• Ideální pro vysoce objemné, nepřetržité výrobní linky
Model 2: JW-USB401V9.2
JW-USB401V9.2 je vybaven integrovaným systémem vibračního miskového podavače, který výrazně zvyšuje přesnost podávání a snižuje potřebu ručního zásahu. Tento model představuje optimální rovnováhu mezi kompaktní stopou a výkonným výkonem, což z něj činí vynikající volbu pro středně až vysoce objemná výrobní prostředí, kde je vedle výrobní schopnosti ceněna prostorová efektivita.
• Integrovaný vibrační miskový podavač pro automatické podávání konektorů
• Zvýšená přesnost a spolehlivost podávání
• Kompaktní, ale výkonný design
• Ideální pro středně až vysoce objemná výrobní prostředí
Model 3: JW-USB401V9.1 / V9.1+
JW-USB401V9.1 a jeho vylepšená varianta V9.1+ nabízejí mini kompaktní design, který je ideální pro prostorově omezená výrobní prostředí, jako jsou malé dílny nebo zařízení s omezenou podlahovou plochou. Jako nákladově efektivní vstupní automatizační řešení v řadě poskytují tyto modely stejnou základní přesnost a spolehlivost, pro kterou je produktová řada známá, a zároveň zůstávají snadno ovladatelné a udržovatelné.
• Mini kompaktní design pro prostorově omezená prostředí
• Nákladově efektivní vstupní automatizační řešení
• Snadné ovládání a údržba
• Varianta V9.1+ obsahuje vylepšené funkce pro širší kompatibilitu

4. Technické specifikace

Parametr	Specifikace
Napájení	AC 110-220V
Příkon	300W
Požadavek na tlak vzduchu	6-8 KG/cm²
Výrobní kapacita	1 600 - 2 300 ks/h
Rozměry stroje (D x Š x V)	116 x 66 x 100 cm
Výtěžnost	≥ 99%
Konstrukční životnost	8 - 10 let
Použitelný průřez vodiče	Standardní specifikace vodičů USB/datových kabelů

5. Výhody produktu
• Prémiové komponenty: Postaveno z prvotřídních komponentů z Tchaj-wanu, které zaručují dlouhodobou spolehlivost a přesný výkon.
• Inteligentní diagnostický systém: Pokročilá palubní diagnostika s podrobným průvodcem odstraňováním problémů umožňuje rychlou identifikaci a řešení závad, čímž se minimalizují prostoje.
• Modulární CNC obráběná konstrukce: Přesná modulární konstrukce z CNC obrábění zajišťuje přesné tolerance, konstrukční tuhost a snadný přístup pro údržbu.
• Maximální kapacita až 2 300 ks/hod: Špičková produkční propustnost v oboru umožňuje vysoce objemný výstup pro splnění náročných výrobních plánů.
• 99% Ověřená výtěžnost: Důsledně dosahovaná a ověřená výtěžnost 99 % nebo vyšší zajišťuje minimální odpad a maximální kvalitu produktu.
• 8-10letá konstrukční životnost zařízení: Robustní inženýrství a prémiové materiály poskytují konstrukční životnost zařízení 8 až 10 let, čímž chrání vaši investici.
• Rozsáhlé patentové portfolio: Podpořeno rozsáhlým portfoliem více než 100 patentů v klíčových technologiích automatizace a pájení, což zaručuje špičkový výkon a inovace.

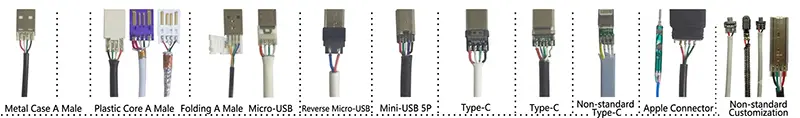

6. Kompatibilní typy konektorů
• USB-A Kovový plášť Samec
• USB-A Plastové jádro Samec
• USB-A Skládaný Samec
• Micro USB
• Micro USB (Obrácený)
• Mini USB 5-pin
• USB Type-C
• USB Type-C (Nestandardní)
• Apple Lightning
• Vlastní / Nestandardní konektory

7. Pracovní postup aplikace
Stroj se řídí zjednodušeným, poloautomatickým pracovním postupem navrženým pro maximalizaci propustnosti při zachování výjimečné kvality pájení. Proces se skládá z následujících kroků:
Krok 1: Ruční nakládání
Operátor umístí konektory do přesného přípravku a nastaví je pro automatizovanou sekvenci procesu.
Krok 2: Odizolování vodiče
Stroj automaticky odstraní vnější plášť kabelu na přesně specifikovanou délku s vysokou přesností.
Krok 3: Řezání
Vodiče jsou nařezány na přesnou požadovanou délku, což zajišťuje rozměrovou přesnost pro následné zpracování.
Krok 4: Loupání
Vnitřní izolační vrstvy jsou pečlivě odstraněny, čímž se obnaží svazky vodičů bez poškození.
Krok 5: Odizolování jader
Jednotlivé jádrové vodiče jsou odizolovány, aby se obnažily holé vodiče připravené k pájení.
Krok 6: Vibrační podávání
Automatizovaný vibrační podávací systém dodává konektory ve správné orientaci na pájecí stanici.
Krok 7: Automatické pájení
Přesné pájení všech kontaktů se provádí automaticky s řízenou teplotou a dobou setrvání pro dokonalé spoje.
Krok 8: Automatické vykládání
Hotové výrobky jsou automaticky vyhozeny z přípravku, připravené ke kontrole kvality a balení.

8. Typické aplikace
• Výroba datových kabelů pro spotřební elektroniku
• Montáž spotřební elektroniky a OEM výroba
• Výroba USB konektorů pro počítačové periferie
• Výroba automobilových kabelových svazků
• Výroba a montáž telekomunikačních zařízení

Jaká je výrobní kapacita automatického pájecího stroje USB a Type-C JW-USB501V11?

JW-USB501V11 nabízí výrobní kapacitu v rozmezí 1 600 až 2 300 kusů za hodinu (ks/h), v závislosti na typu konektoru a specifikacích vodičů. Tato vysokorychlostní schopnost jej činí ideálním pro hromadnou výrobu konektorů USB, Type-C, HDMI a DC, což zajišťuje efektivní průchodnost v linkách na sestavování kabelů.

Jak JW-USB501V11 zajišťuje vysokou kvalitu a spolehlivost pájení?

Stroj dosahuje výtěžnosti ≥99 % díky semi-automatickému procesu, který zahrnuje ruční nakládání následované automatickým odizolováním, řezáním, loupáním, odizolováním jader, vibračním podáváním a pájením. Integrovaný inteligentní vizuální navigační systém poskytuje diagnostiku v reálném čase a intuitivní ovládání, zatímco modulární CNC konstrukce zajišťuje přesnost a stabilitu, minimalizuje chyby a prostoje.

Jaké typy konektorů může JW-USB501V11 pájet?

Tento automatický pájecí stroj je navržen pro pájení konektorů USB, Type-C, HDMI, DC a 3,5mm jack sluchátek. Je optimalizován zejména pro pájení USB a Type-C kabelů, což z něj činí univerzální řešení pro výrobu datových kabelů a kabelových svazků, podporující standardní průřezy vodičů USB/datových kabelů.

Jaké jsou klíčové vlastnosti, které usnadňují údržbu a obsluhu JW-USB501V11?

Mezi klíčové vlastnosti patří modulární CNC konstrukce, která umožňuje rychlou demontáž a snadnou výměnu dílů, čímž se snižují prostoje při údržbě. Inteligentní vizuální navigační systém nabízí intuitivní diagnostiku a odstraňování problémů, a to i pro méně zkušené operátory. Robustní litá konstrukce navíc poskytuje odolnost proti vibracím pro stabilní výkon, zatímco semi-automatický proces snižuje náklady na práci a zajišťuje konzistenci.

Jaké jsou požadavky na napájení a tlak vzduchu pro JW-USB501V11?

Stroj pracuje s napájením AC 110-220V a příkonem 300W. Pro správnou funkci vyžaduje tlak vzduchu 6-8 kg/cm². Tyto specifikace jej činí kompatibilním se standardními průmyslovými napájecími a stlačenými vzduchovými systémy, což zajišťuje snadnou integraci do stávajících výrobních sestav.
