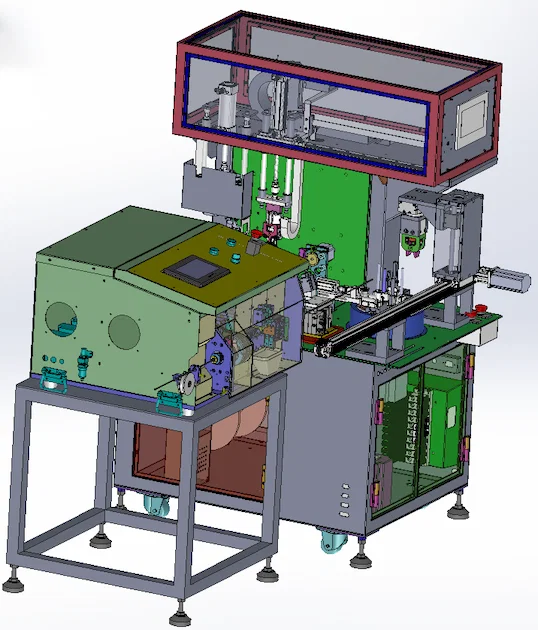

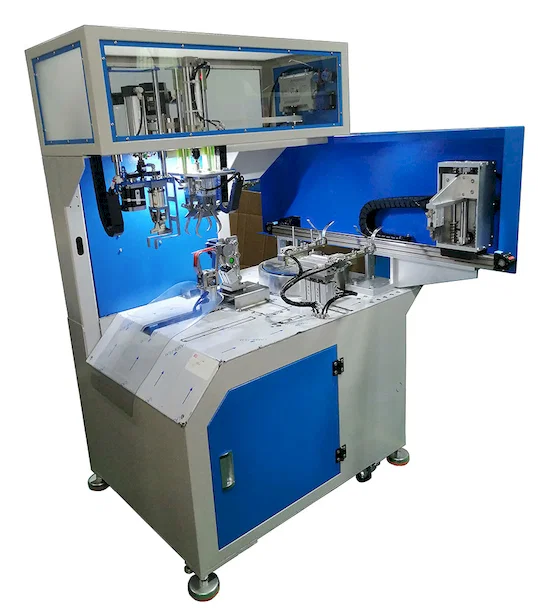

Automatický navíjecí stroj s jedním vázáním do tvaru osmičky WPM-URT-81M

Name: Automatický navíjecí stroj s jedním vázáním do tvaru osmi...
Brand: JINGWEI
SKU: WPM-URT-81M
Availability: InStock
Rating: 5 (1 reviews)

Online verze stroje na řezání a odizolování koaxiálních kabelů je připojena k navíjecímu a vázacímu stroji WPM-URT-81M
Technické parametry:
Použitelný průměr drátu ≤10 mm
Délka řezu 1-5 m
Přesnost délky řezné čáry: ±2 mm / m
Navíjení vzhled 8-místné jednoduché kabelové spony
Rozteč vinutí je 80-200 mm
Průměr vazby ≤40 mm
Retenční délka hlavy je menší nebo rovna 130 mm
Délka ocasu ≤200 mm
Efektivita výroby: ≤1300 / H (1-5 m)
Použitelná vázací páska: Potažené železné jádro ≤ 7,5 kg / role
Použitelný tlak vzduchu: 0,5-0,6 mpa
Napájení: NÁRODNÍ standard 220V / 50Hz
Výkon stroje: 3,5KW / H
Velikost stroje: přibližně 1200L * 1500W * 1600Hmm
Hmotnost stroje: přibližně 300 kg

Hlavní komponenty:
Válec: válec Yadeke a elektromagnetický ventil,
Motor: Navíjecí servomotor 1500W Turbot
Motor: servomotor pro překlad linky 750W Kambala
Motor: Podávací pás 57 motor s uzavřenou smyčkou bleskový závod
Motor: Zkroucený spojovací řemen 57 krokový motor hromový závod
Motor: motor s akumulační páskou 6W s pevnou rychlostí
Překlad vedení: dvojitý jezdec
Lineární modul: uzavřená smyčka + lineární vedení
PLC: vigor
Obrazovka: kontrola rozměrů 7 palců
Napájení: čirý útek
Rám: železný rám, modrý a bílý, lakovaný
Drátěný drapák / kroucení dráp / spodní dráp Materiál: nerezová ocel
Alarm nedostatku materiálu 1: je vyčerpáno velké množství přiváděného materiálu, tříbarevná lampa
bzučí Alarm nedostatku materiálu 2: páska vyčerpána, tříbarevná lampa bzučí
Pohonný systém: vysoce spolehlivý servosystém, řídicí systém pro vysokorychlostní stabilní průmyslový ovladač a systémový software, čínská a anglická dvojjazyčná verze.

Jaké jsou hlavní funkce automatického stroje na koaxiální kabely WPM-URT-81M?

WPM-URT-81M je plně integrovaný stroj na zpracování kabelů, který je navržen k automatickému provádění čtyř klíčových funkcí: řezání koaxiálních kabelů na délku, odizolování konců kabelů, navíjení zpracovaných kabelů do úhledných svazků a svazování těchto cívek páskou nebo stahovacími pásky. To z něj činí kompletní řešení pro přípravu hotových kabelových svazků nebo cívek připravených k expedici nebo montáži.

Jaká je výrobní kapacita a přesnost tohoto stroje?

Tento průmyslový kabelový stroj nabízí vysokorychlostní výrobu až 1 300 zpracovaných kabelů za hodinu. Zvládá délky kabelů od 1 do 5 metrů s přesností řezání a odizolování ±2 mm, což zajišťuje konzistentní kvalitu a minimální odpad materiálu pro vaši výrobní linku koaxiálních kabelů.

Jakou velikost kabelu dokáže WPM-URT-81M zpracovat?

Stroj je konstruován pro zpracování koaxiálních kabelů s vnějším průměrem až 10 mm. Jeho robustní konstrukce a nastavitelné nástroje jej činí vhodným pro širokou škálu standardních koaxiálních kabelů používaných v telekomunikacích, síťových a audio/video aplikacích.

Jak tento stroj prospívá průmyslové výrobní lince kabelových svazků?

Automatizací procesů řezání, odizolování, navíjení a svazování WPM-URT-81M eliminuje manuální práci, výrazně zvyšuje výkon a zajišťuje jednotnou kvalitu produktu. Snižuje provozní náklady, minimalizuje lidské chyby a poskytuje plynulý kontinuální pracovní postup, což z něj činí nezbytnou součást vybavení pro zpracování kabelů ve škálovatelné výrobě velkých objemů.

Je stroj snadno nastavitelný a ovladatelný pro různé specifikace kabelů?

Ano, tento automatický stroj na kabelové svazky je navržen pro efektivní změny nastavení. Operátoři mohou zadat požadovanou délku kabelu, parametry odizolování a velikost cívky prostřednictvím uživatelsky přívětivého ovládacího rozhraní. Nástroje a vodítka stroje jsou nastavitelné, aby vyhovovaly různým průměrům kabelů v jeho rozsahu do 10 mm, což umožňuje rychlé přechody mezi výrobními úkoly s minimálními prostoji.
