Automatic Cable Reeling & Tying Machine Touch Screen Operation Manual JW-CRT Series
Automatický navíjecí a vázací stroj na kabely s dotykovým ovládáním. Navíjí a svazuje cívky drátů v jednom cyklu, nastavitelná rychlost a počet závitů. Ideální pro výrobní linky na svazkování hadic, kabelů a drátů.
Obsah
1. Úvod ke spuštění dotykové obrazovky
2. Provozní rozhraní
2.1 Přehled nastavení parametrů
2.2 Parametry vázacího mechanismu
2.3 Parametry navíjecího mechanismu
2.4 Navigační tlačítka
3. Ruční / krokovací testovací rozhraní
3.1 Funkce krokovacího testu
3.2 Přepínač režimu navíjení
3.3 Způsob provlékání vázací pásky
4. Údržba a mazání
1. Úvod ke spuštění dotykové obrazovky
Po zapnutí stroje se na dotykové obrazovce zobrazí úvodní obrazovka. Tovární parametry jsou přednastaveny výrobcem a jsou chráněny heslem. Operátoři nemusí během běžného provozu přistupovat k továrnímu nastavení.
Tovární nastavení je chráněno heslem. Neoprávněné změny interních parametrů mohou ovlivnit výkon a bezpečnost stroje.
2. Provozní rozhraní
Provozní rozhraní je hlavní obrazovka zobrazovaná během provozu stroje. Poskytuje přístup ke všem nastavením parametrů pro navíjecí a vázací mechanismy.
2.1 Přehled nastavení parametrů
Toto rozhraní poskytuje konfiguraci parametrů pro navíjecí a vázací mechanismy stroje.
• Výrobní počítadlo: Výrobní počítadlo zaznamenává pouze počet dokončených vázání (nikoli navíjecí operace).
• Reset počítadla: Stiskněte a podržte tlačítko reset pro vynulování výrobního počítadla.
2.2 Parametry vázacího mechanismu
Vázací mechanismus má dva nastavitelné parametry:
Počet závitů
Klepněte na pole parametru pro otevření numerické klávesnice. Zadejte požadovanou hodnotu a potvrďte.
Doporučené nastavení: 3-5 závitů. Vyšší hodnoty umožňují jemné doladění utažení vázání.
VAROVÁNÍ: Utažení vázání závisí především na tom, jak pevně operátor stlačí svazek kabelů před vázáním. Čím menší je mezera mezi dráty, tím pevnější bude vázání.
Délka podávání vázací pásky
Klepněte na pole parametru pro otevření numerické klávesnice. Zadejte požadovanou hodnotu a potvrďte.
Modely WPM-212 A-C: rozsah nastavení 75-140 mm
Modely WPM-212L: rozsah nastavení 120-190 mm
Upravte délku podávání podle průměru svazku, který je vázán.
2.3 Parametry navíjecího mechanismu
Navíjecí mechanismus má dva nastavitelné parametry:
Počet navíjecích otáček
Klepněte na pole parametru pro otevření numerické klávesnice. Zadejte požadovanou hodnotu a potvrďte.
Rychlost navíjení
Klepněte na pole parametru pro otevření numerické klávesnice. Zadejte požadovanou hodnotu a potvrďte.
Nastavitelný rozsah: 1-9 (od pomalé po rychlou). Tato hodnota představuje otáčky za sekundu.
2.4 Navigační tlačítka
Provozní rozhraní poskytuje následující navigační tlačítka:
• Zpět na hlavní stránku: Návrat na hlavní provozní obrazovku
• Krokovací test: Vstup do rozhraní ručního krokovacího testu pro kontrolu motoru
• Tovární nastavení: Přístup k interním továrním parametrům (vyžadováno heslo)

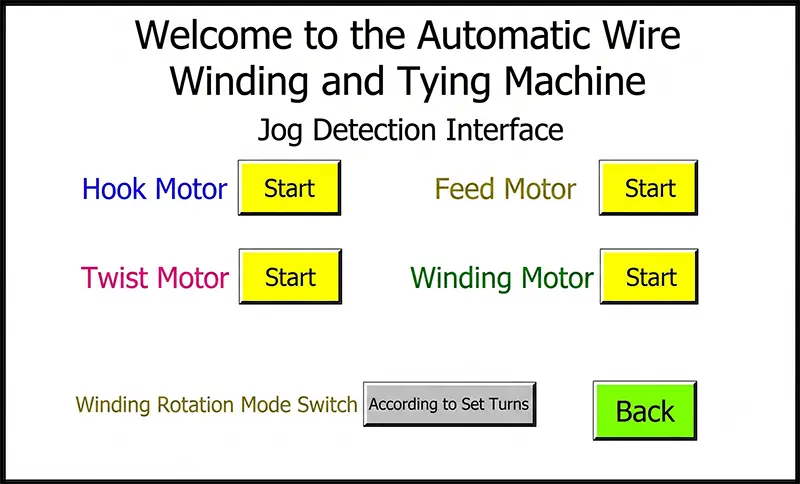

3. Ruční / krokovací testovací rozhraní
Rozhraní krokovacího testu umožňuje operátorům ručně ovládat jednotlivé motory. Tato funkce se primárně používá pro odstraňování problémů a ověřování, zda každý motor správně funguje.
3.1 Funkce krokovacího testu
K dispozici jsou následující ruční ovládací prvky:
• Podávací motor (provlékání vázací pásky): Používá se k provlékání nových vázacích pásek. Krokovací ovládání posouvá vázací drát dopředu pro výměnu.
• Navíjecí motor - Režim nastavených otáček: Jedno stisknutí nožního pedálu; navíjecí motor se otočí o nastavený počet otáček po jednom stisknutí nožního pedálu a poté se automaticky zastaví.
• Navíjecí motor - Nepřetržitý režim: Podržte nožní pedál; navíjecí motor se otáčí nepřetržitě. Uvolněním pedálu se okamžitě zastaví.
3.2 Přepínač režimu navíjení
Režim navíjení lze přepínat mezi dvěma provozními režimy:
• Režim nastavených otáček: Jedno stisknutí nožního pedálu; navíjecí motor se otočí o nastavený počet otáček a automaticky se zastaví.
• Nepřetržitý režim: Podržte nožní pedál; navíjecí motor se otáčí nepřetržitě. Uvolněním pedálu se okamžitě zastaví.
3.3 Způsob provlékání vázací pásky
Postupujte podle níže uvedených ilustrací pro správný postup provlékání vázací pásky:
VAROVÁNÍ: Vázací páska musí být provlečena podávacími válečky v jednom konzistentním směru, bez skládání, obracení nebo kroucení. Pokud se vázací páska složí nebo obrátí směr, bude podávaný drát unášen doprava, což způsobí, že vázací háček mine vázací pásku, což povede k neúspěšnému vázání.
Máte-li jakékoli dotazy nebo narazíte na problémy, které nejsou popsány v této příručce, kontaktujte prosím náš tým technické podpory.
1. Úvod ke spuštění dotykové obrazovky
2. Provozní rozhraní
2.1 Přehled nastavení parametrů
2.2 Parametry vázacího mechanismu
2.3 Parametry navíjecího mechanismu
2.4 Navigační tlačítka
3. Ruční / krokovací testovací rozhraní
3.1 Funkce krokovacího testu
3.2 Přepínač režimu navíjení
3.3 Způsob provlékání vázací pásky
4. Údržba a mazání
1. Úvod ke spuštění dotykové obrazovky
Po zapnutí stroje se na dotykové obrazovce zobrazí úvodní obrazovka. Tovární parametry jsou přednastaveny výrobcem a jsou chráněny heslem. Operátoři nemusí během běžného provozu přistupovat k továrnímu nastavení.
Tovární nastavení je chráněno heslem. Neoprávněné změny interních parametrů mohou ovlivnit výkon a bezpečnost stroje.
2. Provozní rozhraní
Provozní rozhraní je hlavní obrazovka zobrazovaná během provozu stroje. Poskytuje přístup ke všem nastavením parametrů pro navíjecí a vázací mechanismy.
2.1 Přehled nastavení parametrů
Toto rozhraní poskytuje konfiguraci parametrů pro navíjecí a vázací mechanismy stroje.
• Výrobní počítadlo: Výrobní počítadlo zaznamenává pouze počet dokončených vázání (nikoli navíjecí operace).
• Reset počítadla: Stiskněte a podržte tlačítko reset pro vynulování výrobního počítadla.
2.2 Parametry vázacího mechanismu
Vázací mechanismus má dva nastavitelné parametry:
Počet závitů
Klepněte na pole parametru pro otevření numerické klávesnice. Zadejte požadovanou hodnotu a potvrďte.
Doporučené nastavení: 3-5 závitů. Vyšší hodnoty umožňují jemné doladění utažení vázání.
VAROVÁNÍ: Utažení vázání závisí především na tom, jak pevně operátor stlačí svazek kabelů před vázáním. Čím menší je mezera mezi dráty, tím pevnější bude vázání.
Délka podávání vázací pásky
Klepněte na pole parametru pro otevření numerické klávesnice. Zadejte požadovanou hodnotu a potvrďte.
Modely WPM-212 A-C: rozsah nastavení 75-140 mm
Modely WPM-212L: rozsah nastavení 120-190 mm
Upravte délku podávání podle průměru svazku, který je vázán.
Navíjecí mechanismus má dva nastavitelné parametry:
Počet navíjecích otáček
Klepněte na pole parametru pro otevření numerické klávesnice. Zadejte požadovanou hodnotu a potvrďte.
Rychlost navíjení
Klepněte na pole parametru pro otevření numerické klávesnice. Zadejte požadovanou hodnotu a potvrďte.
Nastavitelný rozsah: 1-9 (od pomalé po rychlou). Tato hodnota představuje otáčky za sekundu.
Provozní rozhraní poskytuje následující navigační tlačítka:
• Zpět na hlavní stránku: Návrat na hlavní provozní obrazovku
• Krokovací test: Vstup do rozhraní ručního krokovacího testu pro kontrolu motoru
• Tovární nastavení: Přístup k interním továrním parametrům (vyžadováno heslo)
Rozhraní krokovacího testu umožňuje operátorům ručně ovládat jednotlivé motory. Tato funkce se primárně používá pro odstraňování problémů a ověřování, zda každý motor správně funguje.
K dispozici jsou následující ruční ovládací prvky:
• Podávací motor (provlékání vázací pásky): Používá se k provlékání nových vázacích pásek. Krokovací ovládání posouvá vázací drát dopředu pro výměnu.
• Navíjecí motor - Režim nastavených otáček: Jedno stisknutí nožního pedálu; navíjecí motor se otočí o nastavený počet otáček po jednom stisknutí nožního pedálu a poté se automaticky zastaví.
• Navíjecí motor - Nepřetržitý režim: Podržte nožní pedál; navíjecí motor se otáčí nepřetržitě. Uvolněním pedálu se okamžitě zastaví.
3.2 Přepínač režimu navíjení
Režim navíjení lze přepínat mezi dvěma provozními režimy:
• Režim nastavených otáček: Jedno stisknutí nožního pedálu; navíjecí motor se otočí o nastavený počet otáček a automaticky se zastaví.
• Nepřetržitý režim: Podržte nožní pedál; navíjecí motor se otáčí nepřetržitě. Uvolněním pedálu se okamžitě zastaví.
3.3 Způsob provlékání vázací pásky
Postupujte podle níže uvedených ilustrací pro správný postup provlékání vázací pásky:
VAROVÁNÍ: Vázací páska musí být provlečena podávacími válečky v jednom konzistentním směru, bez skládání, obracení nebo kroucení. Pokud se vázací páska složí nebo obrátí směr, bude podávaný drát unášen doprava, což způsobí, že vázací háček mine vázací pásku, což povede k neúspěšnému vázání.
Máte-li jakékoli dotazy nebo narazíte na problémy, které nejsou popsány v této příručce, kontaktujte prosím náš tým technické podpory.
