AT-101 Návod k použití ručního páskovacího stroje

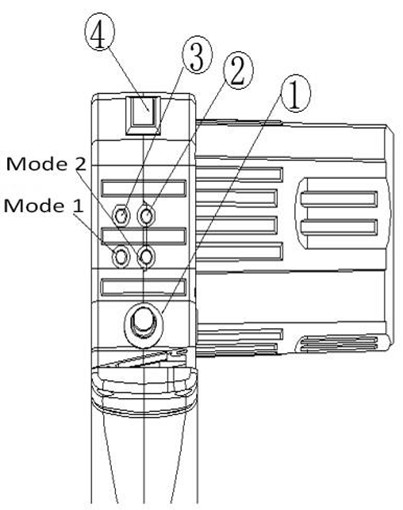

Přehled tlačítek
1. Tlačítko brzdy
2. Tlačítko snížení rychlosti "-"
3. Tlačítko zvýšení rychlosti "+"
4. Hlavní vypínač napájení
Rychlost má 5 stupňů a lze ji přizpůsobit podle aktuálního provozu a výrobních požadavků.
Pohonná část
Stisknutím tlačítka brzdy dojde k zabrzdění a modré světlo trvale svítí. Pokud chcete brzdění zrušit, jemně se dotkněte tlačítka brzdy.
Stiskněte hlavní vypínač napájení. Když je stroj v pohotovostním režimu, svítí zelené světlo.
Provozní režimy
Režim 1: Dvojitým kliknutím na tlačítko spínače spustíte provoz. Uvolněte jej a jednou klikněte pro zastavení provozu.
Režim 2: Kliknutím na tlačítko spínače spustíte provoz. Uvolněním se automaticky zastaví.

2. Podrobnosti o ovládacím panelu

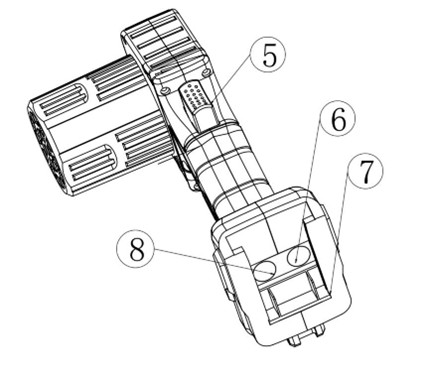

Funkce tlačítek
5. Spínač Start/Stop
6. Otvor pro kolík napájecího adaptéru
7. Kolíky 2000mAh lithium-iontové baterie
8. Otvor pro kolík pedálového spínače
Když je stroj v pohotovostním režimu a zelené světlo trvale svítí, dvojitým kliknutím na tlačítko Start/Stop spustíte provoz. Po opětovném stisknutí tlačítka setrvačník provede jednu zpomalovací otáčku a poté se zastaví a stroj se vrátí do pohotovostního stavu.
Pokud otáčíte setrvačníkem ručně, musíte stisknout tlačítko brzdy; otáčet lze, když trvale svítí modré a zelené světlo.

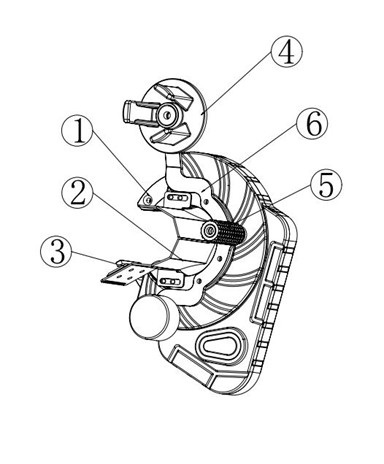

3. Převodová část

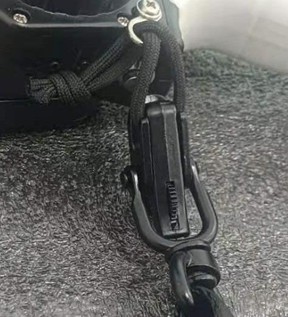

Posunutím nahoru a uvolněním zámku náramek sejmete.

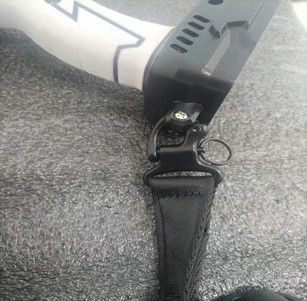

Posunutím dolů a uzamčením jej nainstalujete.

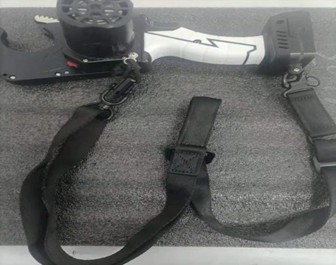

Zatažením za náramek jej nainstalujete a demontujete.

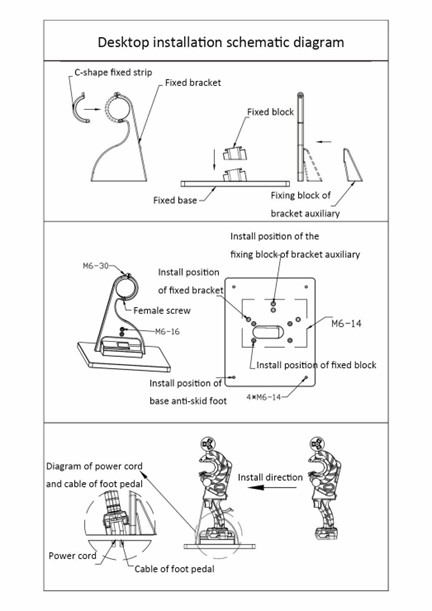

5. Celkové schéma
