WPM-2008A2-E je automatický stroj na odizolování a krimpování vodičů s čelním podáváním pro AWG#18 až AWG#36. Odizoluje 1.0–10.0 mm, krimpuje tlakem 3000 kg při stlačeném vzduchu 0.3–0.4 MPa a dává 3000–3500 ks/hod. Přesnost odizolování i krimpování je držena na 0.05–0.1 mm a jednotka měří 500 × 350 × 730 mm při 86 kg na AC220V.

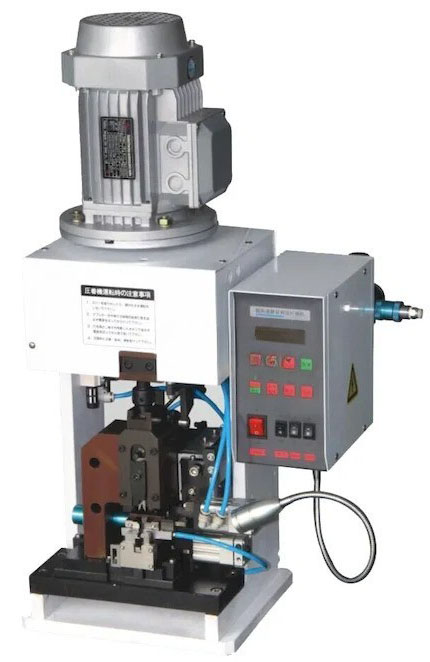

Čelní podávání přivádí pás koncovek podél osy aplikátoru, nikoli ze strany, což uvolňuje prostor před krimpovacím bodem a umožňuje prodloužit odizolování na 10 mm. Lis je dimenzován na 3000 kg, takže těžší koncovky a silnější vodič v pásmu AWG#18 se krimpují, aniž by lis dojel na doraz. Vertikální motor sedí na vrcholu sloupu 730 mm a tlačí beran dolů, ovládací skříňka vpravo nastavuje délku odizolování a polohu krimpu.
Je to verze WPM-2008A2 s těžším lisem a delším odizolováním. Ten model běží s bočním podáváním na 2000 kg a 0.6 MPa pro 1.0–7.0 mm a 5000–6000 ks/hod; tento mění část tempa cyklu za o 3 mm delší odizolování, o 1000 kg vyšší tlak a nižší potřebu vzduchu 0.3–0.4 MPa. Model E volte, když je koncovka těžká nebo délka odizolování přesahuje 7 mm.
Klíčové vlastnosti
1. Délka odizolování 1.0–10.0 mm, o 3 mm delší než u modelu s bočním podáváním, pro koncovky vyžadující delší odhalení vodiče.
2. Krimpovací tlak 3000 kg při vzduchu 0.3–0.4 MPa, nižší spotřeba vzduchu než u lisu 2000 kg běžícího na 0.6 MPa.
3. Přesnost odizolování i krimpování držená na 0.05–0.1 mm, takže poloha vodiče i výška krimpu zůstávají v okně koncovky.
4. Čelní podávání vede pás koncovek podél osy aplikátoru a nechává předek krimpovacího bodu volný.
5. 3000–3500 ks/hod pro cyklus odizolování a krimpování na vodiči AWG#18–36.
6. Vertikální motor na sloupu 730 mm pohání beran shora; jednotka zabírá na stole 500 × 350 mm.
Technické specifikace
| Parametr | Specifikace |
|---|
| Model | WPM-2008A2-E |
|---|
| Typ stroje | Automatický stroj na odizolování a krimpování vodičů s čelním podáváním |
|---|
| Kapacita vodičů | AWG#18–36 |
|---|
| Délka odizolování | 1.0–10.0 mm |
|---|
| Přesnost odizolování | 0.05–0.1 mm |
|---|
| Přesnost krimpování | 0.05–0.1 mm |
|---|
| Výrobní kapacita | 3000–3500 ks/hod |
|---|
| Krimpovací tlak | 3000 kg |
|---|
| Stlačený vzduch | 0.3–0.4 MPa |
|---|
| Způsob podávání | Čelní podávání |
|---|
| Napájení | AC220V |
|---|
| Rozměry | 500 × 350 × 730 mm |
|---|
| Hmotnost | 86 kg |
|---|
Aplikace
— Krimpování těžkých koncovek na vodiči AWG#18–20: lis 3000 kg uzavře trubkové i izolované koncovky jedním zdvihem.
— Svazky spotřebičů a napájecích šňůr: délka odizolování 10 mm pro koncovky s dlouhým pouzdrem vodiče.
— Zapojení rozváděčů: vodič AWG#22–28 odizolovaný a krimpovaný s přesností 0.05–0.1 mm.
— Automobilové svazky s utěsněnými koncovkami: čelní podávání udržuje krimpovací bod přístupný pro výměnu aplikátoru.
— Vodiče snímačů a konektorů: krátké dávky jemného vodiče, kde je přívod vzduchu 0.3–0.4 MPa sdílen s dalším stolním zařízením.
