Automatický navíjecí stroj s uspořádáním kabelů WPM-2024L

Name: Automatický navíjecí stroj s uspořádáním kabelů WPM-2024L
Brand: JINGWEI
SKU: WPM-2024L
Availability: InStock
Rating: 5 (1 reviews)

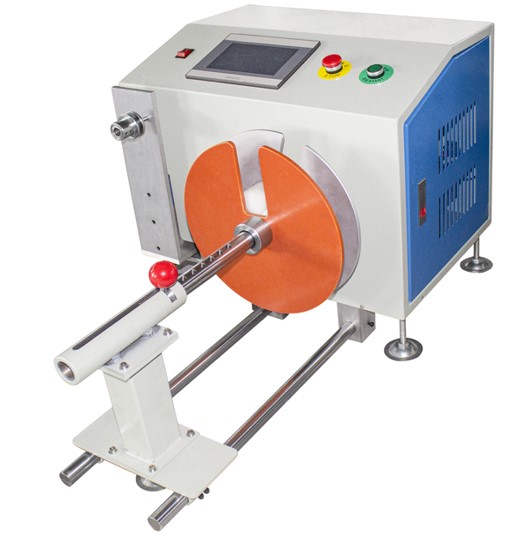

Automatický navíjecí stroj WPM-2024L

Tento pokročilý navíjecí stroj nabízí širokou škálu funkcí a možností. Rozsah vnitřního průměru vinutí tohoto stroje je od 50 do 200 milimetrů, což poskytuje flexibilitu pro různé požadavky na vinutí. Počet cívek lze upravit podle konkrétních potřeb. S maximálním průměrem kotouče 320 milimetrů si snadno poradí i s většími disky. Uspořádání zdvihu je k dispozici ve dvou variantách - standardní 120 milimetrů a volitelný 200 milimetrů.

Vstupní napětí pro tento stroj může být buď AC220V při 50HZ nebo 60HZ, nebo AC110V při 50HZ nebo 60HZ. Kromě toho lze speciální napětí přizpůsobit tak, aby splňovala specifické elektrické požadavky. Jmenovitý výkon tohoto stroje je nižší než 800 wattů, což zajišťuje efektivní spotřebu energie. Má nosnost 15 kilogramů, díky čemuž je vhodný pro manipulaci s různými materiály. Maximální velikost stroje je 900 x 600 x 450 milimetrů, což poskytuje kompaktní a zároveň funkční design. Čistá hmotnost stroje je 60 kilogramů a celková hmotnost je 65 kilogramů.

Hlavní elektrické části:
1. Navíjecí mechanismus tohoto stroje je poháněn 750wattovým servomotorem v kombinaci s redukční sadou. Tato kombinace zajišťuje přesné a spolehlivé navíjení.
2. Řídicí systém se skládá z PLC a stroje integrovaného s dotykovou obrazovkou, který nabízí intuitivní ovládání a snadné ovládání.
3. Posuvná vodicí lišta pochází od NSK v Japonsku, známého svou vysokou kvalitou a odolností.
4. Stojan a šasi jsou vyrobeny doma, což zajišťuje stabilitu a odolnost.
5. Je vybaven 2 sadami relé a jednou sadou senzorů OMRON pro přesné snímání a ovládání.
6. K dispozici je také jedna sada napájecího systému pro zajištění stabilního napájení.
7. Mechanismus linky využívá příklad krokového stojanu s vratnou linkou, který poskytuje efektivní uspořádání drátu.

Zpracování části přípravku:
1. Důležitá montážní deska tohoto stroje je vyráběna pomocí CNC počítačového strojního centra s numerickým řízením, což zajišťuje vysokou přesnost a kvalitu.
2. Zpracovatelské části jsou přísně v souladu s technickým návrhem. K zajištění kvality a přesnosti dílů se používají různé obráběcí procesy, jako je frézka, bruska, soustruh, řezání drátem a tepelné zpracování. Po zpracování se provádí upnutí a elektrická instalace a uvedení do provozu.
3. Použitý kabelový svazek (hřídel) je vyroben z ocelového materiálu Sai. Velikost je dle domluvy zákazníka. Stroj je vybaven pouze osou navíjení pro efektivní navíjecí operace.

Jaké jsou klíčové specifikace a schopnosti automatického navíjecího stroje na kabely WPM-2024L?

WPM-2024L je navržen pro průmyslovou výrobu kabelových svazků s zdvihem 200 mm. Mezi klíčové specifikace patří rozsah vnitřního průměru navíjení 50–200 mm, maximální průměr kotouče 320 mm a nosnost 15 kg. Zajišťuje efektivní a přesné automatické uspořádané navíjení pro různé aplikace zpracování kabelů a vodičů.

Pro jaké typy kabelů nebo vodičů je tento automatický navíjecí stroj vhodný?

Tento stroj je univerzální stroj na zpracování kabelů vhodný pro širokou škálu vodičů a kabelů používaných ve výrobě svazků. Jeho nastavitelný vnitřní průměr a robustní nosnost 15 kg jej činí ideálním pro zpracování automobilových kabelů, přívodů spotřebičů, řídicích kabelů a dalších průmyslových kabelových sestav, které vyžadují úhledné a konzistentní navíjení.

Jak funkce 'automatického uspořádaného navíjení' prospívá mému výrobnímu procesu?

Funkce automatického uspořádaného navíjení zajišťuje, že kabely jsou navíjeny rovnoměrně a pevně bez manuálního zásahu. To zvyšuje výrobní efektivitu, minimalizuje zamotání a poškození a zaručuje konzistentní kvalitu svazků. Zefektivňuje vaše řešení zpracování kabelů snížením pracovní doby a zlepšením spolehlivosti výstupu pro výrobu svazků.

Jaká je hlavní výhoda zdvihu 200 mm u modelu WPM-2024L?

Zdvih 200 mm poskytuje prodlouženou délku navíjení, což umožňuje zpracovat delší segmenty kabelů v jediném efektivním cyklu. Tato schopnost je klíčová pro vytváření větších svazků nebo navíjení více kabelů značné délky, přímo zvyšuje produktivitu a činí z něj výkonný průmyslový navíjecí stroj pro rozsáhlé operace.

Je WPM-2024L snadno integrovatelný do stávající linky na zpracování vodičů?

Ano, automatický navíjecí stroj na kabely WPM-2024L je navržen jako robustní řešení pro zpracování vodičů pro bezproblémovou integraci. Jeho standardní průmyslové rozměry, uživatelsky přívětivé ovládání a spolehlivý výkon umožňují snadné zařazení do stávajících výrobních postupů pro svazky, automatizací fáze navíjení ke zvýšení celkové efektivity a konzistence linky.
